Компоновка координатной измерительной машины (прибора, системы) - это общая схема конструкции базовой части координатной измерительной машины (прибора, системы), расположения ее базовых деталей и узлов координатных перемещений, определяющих точность и производительность координатной измерительной машины (прибора, системы), рабочий (измерительный) объем и габариты.
Компоновка координатной измерительной машины (прибора, системы) зависит от служебного назначения и габаритных размеров измеряемых деталей и изделий.
На практике широко распространены следующие типовые компоновки координатных измерительных машин (приборов, систем):
- Портальная компоновка
- Мостовая компоновка
- Консольная компоновка
- Стоечная компоновка
- Многостержневая (гексаподная и триподная) компоновка
- Компоновка типа "измерительная рука"
- Специализированное координатно-измерительное оборудование

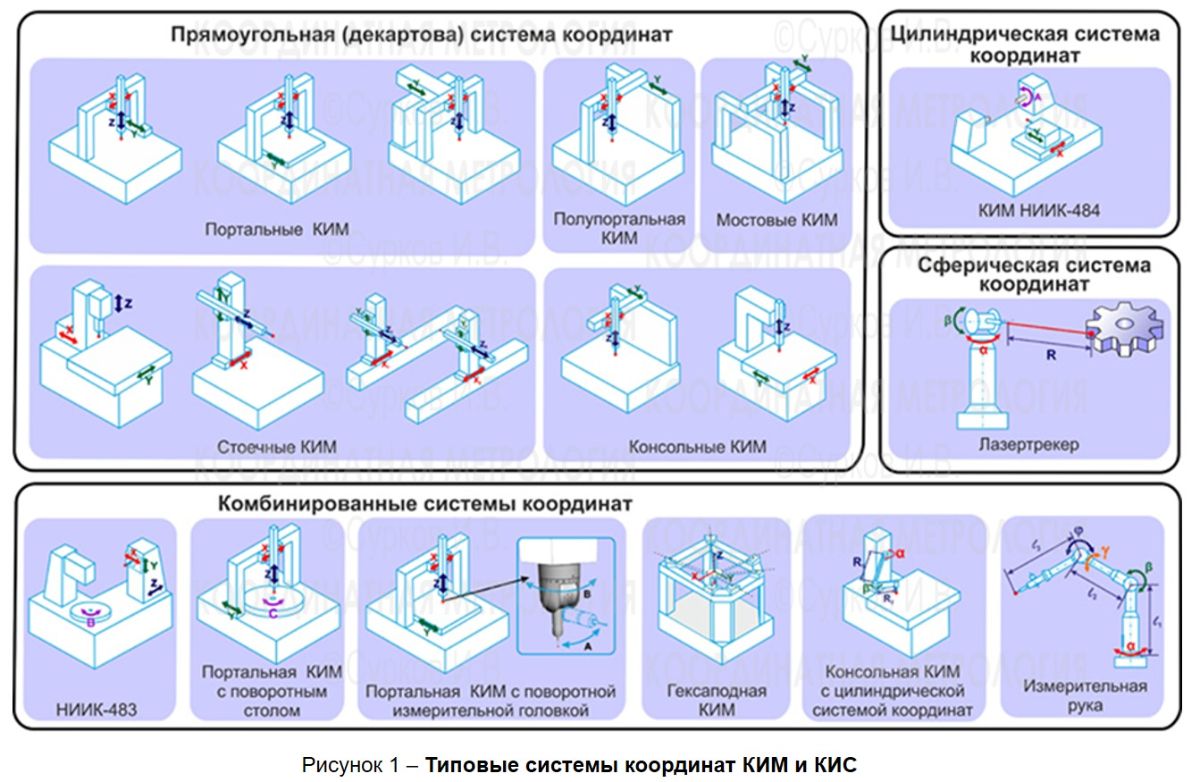

В зависимости от компоновки узлов координатных перемещений измерения проводят в прямоугольной (декартовой), цилиндрической, сферической или комбинированной системе координат машины (рисунок 1).
Дополнительно приведены ссылки на видео лекцию автора (в 4 частях) по этой теме для студентов Южно-Уральского государственного университета (2020 г): часть 1, часть 2, часть 3, часть 4.
