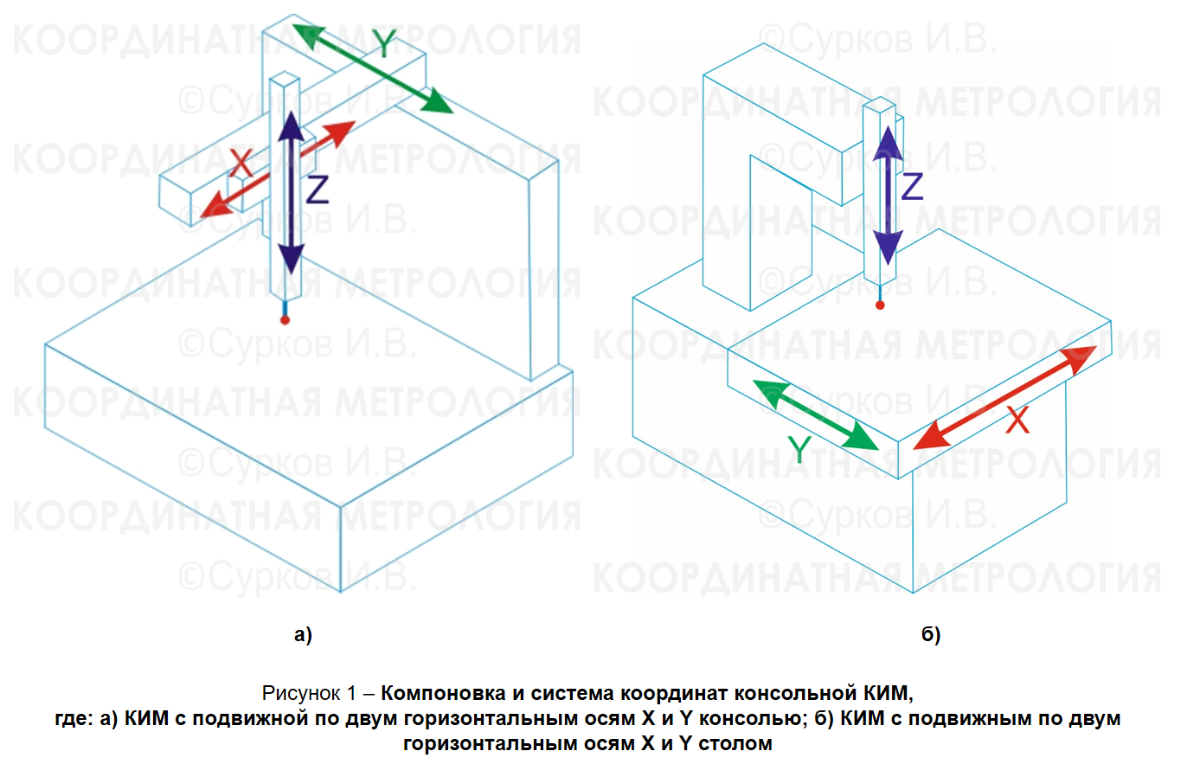

Консольная компоновка КИМ и КИС характеризуется наличием подвижной (рисунок 1 а) или неподвижной (рисунок 1 б) горизонтальной консоли, на которой установлена вертикально перемещающаяся пиноль с измерительной головкой (ИГ). В современной координатной метрологии такая компоновка рекомендуется для производственного контроля в цеховых условиях. КИМ консольной компоновки обладают удобным доступом в рабочее пространство для установки и снятия детали, обеспечивается хороший обзор во время процесса измерения.

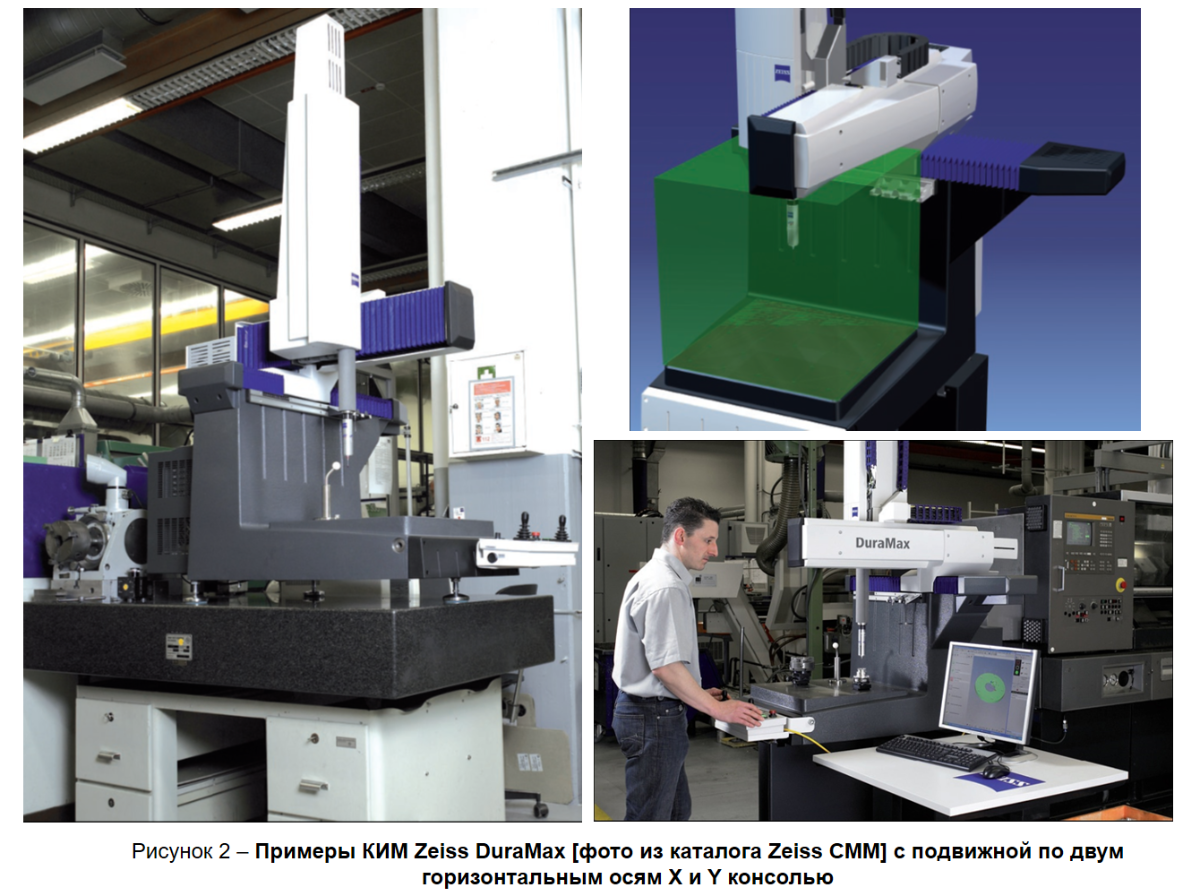

Наиболее распространенной является конструкция КИМ, в которой подвижная консоль выполняет перемещения по двум горизонтальным осям X и Y, а измеряемая деталь устанавливается на неподвижное основание или стол (рисунок 1 а). Примером такой компоновки является КИМ Zeiss DuraMax (рисунок 2).
Однако, данной компоновке, имеющей консоль со свободным концом, присущи значительные деформации при перемещении узлов, подвижных относительно консоли, что снижает точность измерения на КИМ. Величина деформаций зависит от длины вылета свободного конца консоли и массы каретки с пинолью, перемещающейся по направляющим консоли. Машины этих компоновок очень чувствительны к изменению массы узлов, подвижных относительно консоли. Масса данных узлов должна быть минимальной, так как в противном случае для достижения высокой точности необходимо увеличение массы консоли, приводящее к увеличению ее угловых колебаний в процессе измерения, снижающих точность и быстродействие машины. Вследствие деформации возникают смещения свободного конца консоли в вертикальном направлении и разворот пиноли в вертикальной плоскости.
